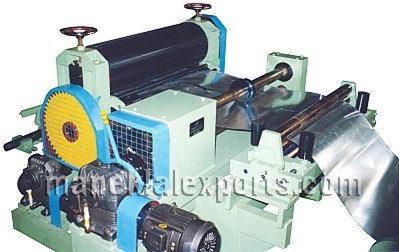

Máquina para fabricar Chapas Nervadas

Change Language to English

Presentaciones:

- Este unito consta de una maquina principal para corrugar las chapas (hacer nervios), un desenrollador, una tajadera y un enrollador
- Apropiado para corrugar chapa galvanizada y chapa destemplada y revestida con color
MAQUINA PRINCIPAL:
- Caja de Engranajes: Tornillo sin fin - Rueda dentada de Tornillo sin fin con engranajes abiertas
- Otros partes: pedestal de hierro fundido, forro de bronce fosforado, bloque de hierro fundido, tornillo para ajustar rollo con rueda de mano, mesa para entrada, estructura de base, etc.
DESENROLLADOR:
- Mecanismo sencillo de Eje y Tornillo.
- El eje esta metido en el ojo del rollo y fijado con los tornillos del eje.
- Luego, este eje es montado sobre el bloque de forro y girado por el rollo de pinchar

TAJADERA:
- Cabezal de tajadera consta de un par de ejes. Sobre los ejes hay una combinación de cortadoras y espaciadores. La chapa esta cortado en el ancho y numero de cortes requeridos.
- Cortador fabricado de acero Hc Hcr, templado y rectificado. 16 cortadores suministrados con la maquina.
- Espaciadores fabricados de acero EN-8 / EN-9, material templado y rectificado - 50 piezas suministradas con la maquina
- Construcción: Banco fabricado, aliviado de esfuerzos, maquinados.
- El eje de cortar corre sobre dos cojinetes ahusados y un cojinete de agujas.
- Ajuste y cambio de cortadores y espaciadores manual.
- Dos rollos de pinchar proveído en el frente y atrás del cabezal de tajadera
ENROLLADOR
- Tambor fabricado de chapas de acero con cojinete de forro y pedestal fabricado con rueda a mano para operación manual

Especificaciones:

Accesorios Estándar: motores eléctricos, desenrollador, tajadera y enrollador

  Modelo: RCM-1100
MAQUINA PRINCIPAL Ancho del rollo:  1100 mm
  Espesor de la chapa: 0.25 a 0.60 mm
  Perfil de corrugación: Según el dibujo mostrado abajo
  Velocidad de alimentación:  15 m / minuto
  Rodillos de corrugación:  380 mm de diámetro, sólidos, maquinados con el superficie endurecido
  Motor Principal: 7.5 HP
TAJADERA Tamaño del cortador 160 mm diámetro x 3.5mm espesor
  cortes máximos al tiempo: 4
  Motor para la Tajadera: 5 HP
ENROLLADOR Diámetro x largo del tambor: 500 x 1200 mm
GENERAL Peso neto / bruto 4700 / 5200 kgs.
  Dimensiones: 2.60 x 2.20 x 1.85
  Volumen del embarque: 10.60 m3
